概述

ISW(ISWR、ISWH、ISWB、ISWHB、ISWD)系列单级单吸卧式离心泵是在参照本公司ISG系列立式离心泵基础上改进设计而成，其性能参数等同于引SG系列泵，并符合SO2858要求，产品严格按有关要求组织生产，产品质量稳定，性能可靠，是代替S型卧式泵、DL型泵等常规产品的新颖卧式离心泵。

流量范围1.9~2400m³/h,扬程范围4.5~160m,分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同，设计制造成同性能参数的ISWR型热水泵、ISWH型化工泵、ISWB型油泵和SWHB型卧式防爆化工泵系列产品。

型号含义

产品特点

1、结构紧凑。该系列泵为卧式结构，机泵一体，外形美观，占地面积少，与普通卧式泵比较占地面积减少30%。

2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增强了运行的平稳性，叶轮零部件均做动静平衡测试，保证了转子部件的单、双面平衡，使泵在运行中更平稳。

3、无渗漏。轴封采用耐腐硬质合金机械密封，解决了离心泵填料严重渗漏问题，确保了运行场地干净整洁。

4、维修方便。该系列卧式泵为后开门式结构，无须拆卸管路，即可进行检修。

5、该系列卧式泵从进口方向看，泵的出口能以水平向左、垂直向上和水平向右三种方向任意安装。

工作条件

1、泵进☐压力≤0.4MPa;

2、泵系统压力即泵吸入口压力+泵扬程≤1.6MPa,订货时请注明系统工作压力；

3、适用介质：清水泵介质应无腐蚀性液体，介质固体不溶物，其体积不超过单位体积0.1%，粒度<0.2mm,如介质为带有细小颗粒的请在订货时说明。

4、周围环境温度不超过40℃，相对湿度不超过95%。

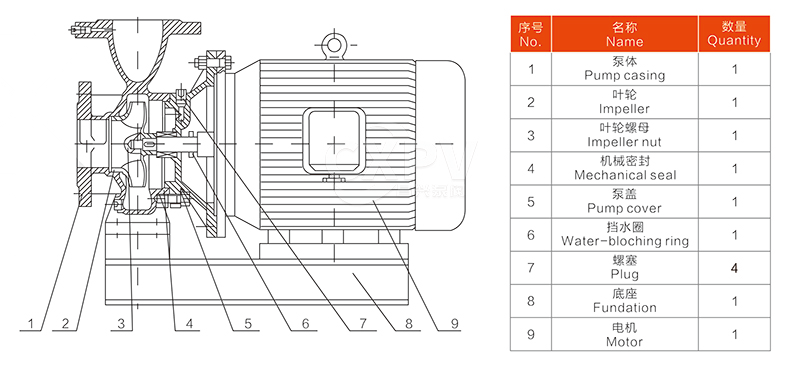

产品结构图

结构简图

1、SW型卧式离心泵，供输送清水及物理性质类似清水的其它液体之用。使用介质温度80℃以下。适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压机设备配套等。

2、SWR型卧式热水泵，适用于有供热系统的民用及企业事业单位的建筑住房供暖及热水增压、循环、输水等生产工艺供热系统，如电站、热电站、余热利用、治金、化工、纺织、木材加工、造纸等工业锅炉高温热水，使用温度100℃以上。

3、ISWH型卧式化工泵，输送不含固体颗粒具有腐蚀性其粘度类似水的液体。适用于轻纺、石油、化工、治金、电力、造纸、食品、制药和合成纤维等部门。使用温度-20℃-100℃。

4、SWB型卧式防爆油泵，适用于石油、轻纺、化工、机械等行业输送无腐蚀、易然、易爆液体，被输送介质温度-20℃~100C。介质密度p1000Kg/m3.

5、ISWHB型卧式防爆化工泵输送不含固体颖粒具有腐蚀性其粘度类似水且易燃易爆的液体。适用于轻纺、石油、化工、治金、矿山、制药和合成纤维等部门，使用温度-20℃~100℃。

性能参数
